Como Colocar Etiqueta e Ribbon na L42 Elgin?

A impressora Elgin L42 é a primeira impressora de etiquetas fabricada no Brasil. A L42 é indicada para pequenos e médios volumes de impressão, possibilitando a impressão de etiquetas adesivas, tags, etiquetas de gôndolas, formulários contínuos, entre outros.

Aplicações Para Elgin L42

Ideal para Supermercados, Farmácias, Papelarias, Hospitais, Comércio de Auto-Peças, Empresas de Logística e outros.

LEIA TAMBÉM: O QUE É UM SITE SURVEY?

Como Instalar a Bobina de Papel na L42

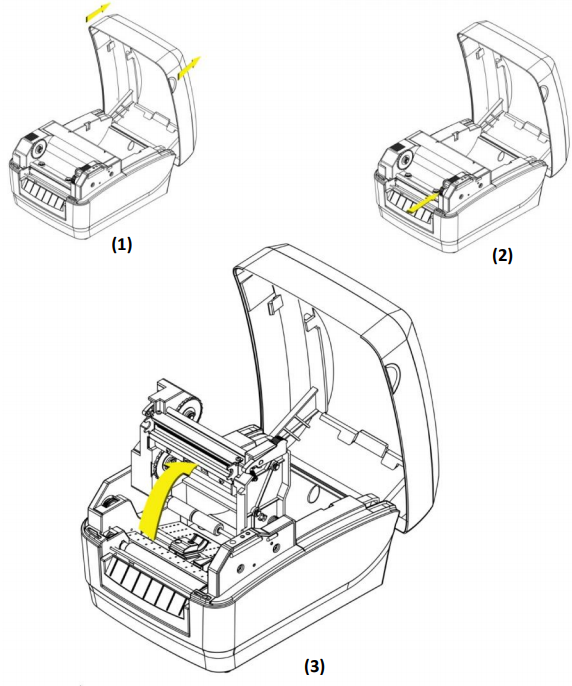

a) Abra a tampa superior;
b) Pressione a alavanca verde, para abrir e levantar o mecanismo de impressão;

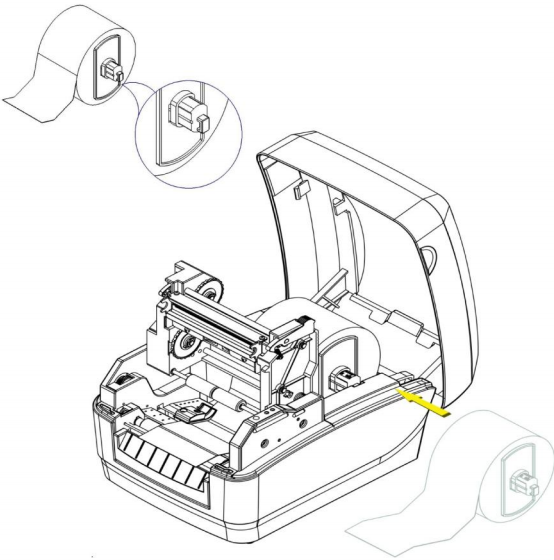

c) Insira o suporte no rolo de papel, encaixe as guias laterais conforme mostrado abaixo e centralize o rolo no eixo. Coloque o conjunto no compartimento de papel;

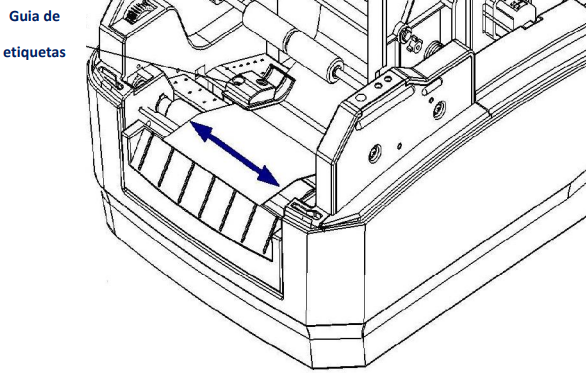

d) Desenrole o papel e puxe-o para frente, ele deverá passar por baixo do rolete guia de etiquetas e por dentro dos guias laterais. Deslize os guias laterais de forma que eles encostem nas bordas do papel e não deixe folga, conforme mostrado na figura a seguir;

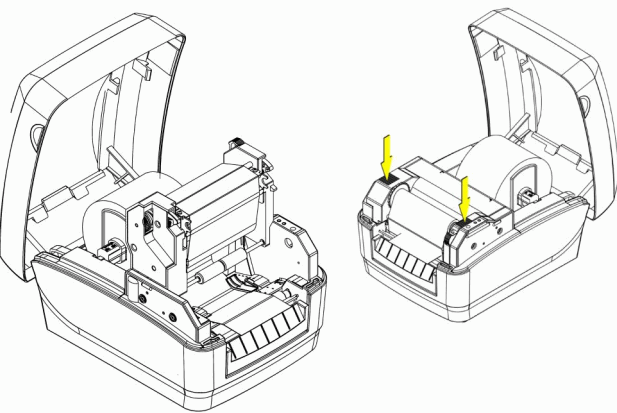

e) Se for utilizar etiquetas termo-sensíveis (sem Ribbon), abaixe o mecanismo de impressão e pressione-o para baixo, nas ranhuras, até ouvir um “clic”, e faça a calibração. Caso contrário, instale agora a bobina de ribbon.

Como Instalar a Bobina de Ribbon na L42?

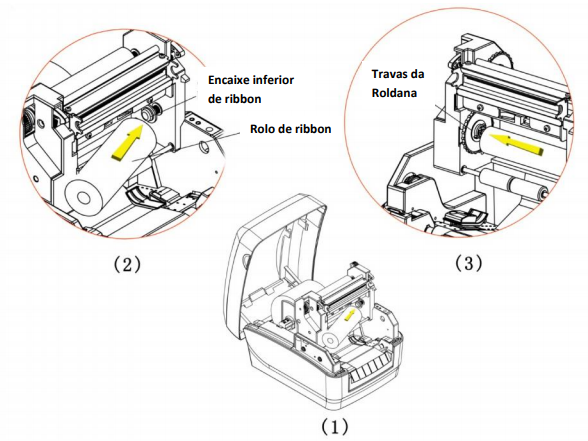

a) Com o mecanismo de impressão levantado, encaixe o tubete do rolo de ribbon no compartimento inferior, primeiro no lado direito, e depois no lado esquerdo, encaixando os chanfros do tubete nas travas situadas na roldana verde. Observe que a ribbon deve se desenrolar no sentido horário;

b) Puxe aproximadamente 20cm de ribbon para frente e enrole no tubete vazio. Encaixe-o no compartimento superior (rebobinador de ribbon), primeiro no lado direito, e depois no lado esquerdo, encaixando os chanfros do tubete nas travas situadas na roldana verde. Observe que a ribbon deve se enrolar no sentido horário, conforme a ilustração abaixo. Gire a roldana verde para alinhar a ribbon e feche o mecanismo de impressão, pressionando-o para baixo nas ranhuras até ouvir um “clic”.

Agora a L42 está pronta para imprimir, mas antes é necessário realizar um procedimento de calibração, descrito neste mesmo blog.
